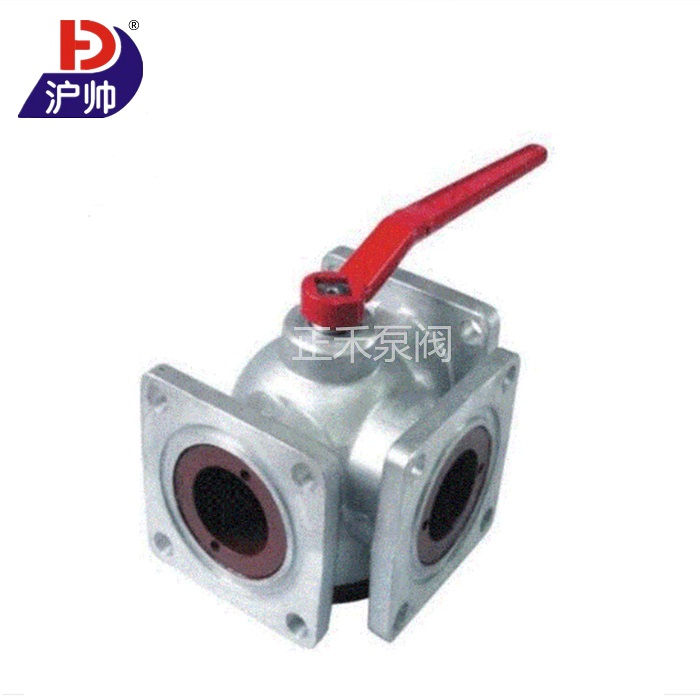

不銹鋼軟密封Q41F球閥

不銹鋼軟密封Q41F球閥

不銹鋼軟密封Q41F球閥詳情介紹

Q41F不銹鋼軟密封法蘭球閥產品概述
球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。
在各種閥門中,球閥的流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

Q41F不銹鋼球閥主要特點:

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

2、閥桿采用A182F(1Cr13)整體鍛造并調制處理,硬度達到HB220~250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性Q,拆裝方便。閥桿設有防吹出結構。3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在某一潤滑情況下實現可靠的密封。4、根據需要,球閥可設計成防止靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統正常。5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式,DN200以下為固定球形式。6、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并根據需要加長閥桿以適宜埋地鋪設得場所。

結構圖:


Q41F-16~40P/R國標法蘭不銹鋼球閥性能參數

型號

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作壓力(MPa)

1.6~2.5

適用溫度(℃)

≤180

適用介質

水、蒸汽、油品

弱腐蝕性介質

材料

閥體、閥蓋

碳素鋼鑄鋼

鉻鎳系不銹鋼

球體、閥桿

鉻/鉻鎳/鉻鎳鉬系不銹鋼

鉻鎳系不銹鋼

密封圈

柔性石墨墊圈/316+柔性石墨墊圈

填料

聚四氟乙烯

Q41F-16P/R國標法蘭不銹鋼球閥 PN1.6MPa主要連接尺寸及重量

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(Kg)

2.5

3

5

6

7

10

15

19

33

58

93

160

Q41F-25P/R國標法蘭不銹鋼球閥 PN2.5MPa主要連接尺寸及重量

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

2.5

3

5

6

7.5

10

15

20

33

60

93

175

Q41F-40P/R國標法蘭不銹鋼球閥 PN4.0MPa主要連接尺寸及重量

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

3

4

5

7

9

12

18

28

46

75

106

190
